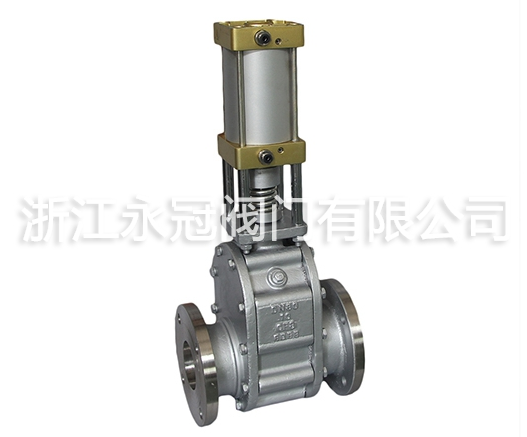

氣動陶瓷雙閘板閥產品概述與工作原理

氣動陶瓷雙閘板閥產品概述：

該氣動陶瓷雙閘板閥采用結構陶瓷做密封副，耐沖刷,耐磨性好。撐開式雙閘板密封結構，啟閉過程中閘板自旋，有拋光自潔功能，閥門關閉時雙向密封，啟閉靈活。根據不同工況可設置吹掃口、自動吹掃系統，適用于干灰、渣漿、物料等介質的輸送，積灰少，無卡澀，維護簡單，使用壽命長。

本閥主要運用于火力發電企業的粉煤灰氣力輸送系統中，做倉泵出料閥、平衡閥、排氣閥、排堵閥，也可用作管路切換閥和灰?guī)煨痘议y。本閥具有密封性能好、耐磨性強、啟動負荷小、卡灰及積灰現象少、使用壽命長的特點。

氣動氣動陶瓷雙閘板閥型號編制方法說明：

氣動雙閘板（陶瓷）出料閥 Z644H-10C、Z674H-10C、Z644TC-10C、Z674TC-10C

閥門類型代號：“Z”表示往復滑動閘閥

傳動形式代號：“6”表示氣動

連接形式代號：“4”表示法蘭式連接、“7”表示對夾式連接（我廠對夾式閥門自身也配有法蘭，和法蘭式連接一樣）

傳動形式代號：“4”表示平行式雙閘板

密封面材料代號：“H”表示硬質合金密封、 “TC”表示陶瓷密封

閥門公稱壓力：其數值是以“MPa”為單位的公稱壓力值的10或16倍

閥體材料代號：“C”表示碳鋼

氣動陶瓷雙閘板閥工作原理：

當氣源從上進氣口通入時，閥桿帶動閥板向下運動，閥門關閉。當氣源從下進氣口通入時話，閥桿帶動閥板向上運動，閥門開啟。閥板與閥座之間加載彈簧，彈簧彈力始終使閥板壓向閥座保證閥門的密封性，又容許閥板在垂直上下方向移動，這有助于補償閥門零件的熱脹冷縮，并能克服任何背壓變化對密封的影響與防止顆粒介質進入兩密封面之間。在啟閉過程中，閥板能產生自轉，使得密封面之間產生研磨、拋光作用，而且由于閥體對通道偏心，在開啟排卸物料時，會產生渦流，形成的物料旋渦會自行清掃閥門內腔。所有的這些特點，使得這種閥門具有使用壽命，為您的系統安全運行提供了保證。

氣動陶瓷雙閘板閥技術參數：

公稱通徑：DN40-350（也可根據客戶需要定制）

公稱壓力1.01.6MPa

氣動執行器工作壓力：0.40.6MPa

適用溫度200（另有耐高溫型可耐400高溫）

適用介質：粉煤灰、干粉塵、氣體、水等

適用范圍：火力發電廠干灰系統、倉泵出料輸送。

化工、冶金、造紙、制藥等行業中散狀物料輸送系統。

各類有磨損的介質在管道上作啟閉之用。
